Page 53 - OPT中文样本2021-OPTTOOLS
P. 53

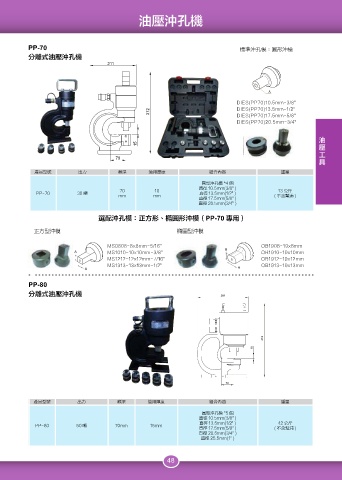

油壓沖孔機
PP-70 標準沖孔模：圓形沖模
分離式油壓沖孔機
211
DIES(PP70)10.5mm-3/8"
372 DIES(PP70)13.5mm-1/2"
DIES(PP70)17.5mm-5/8"
DIES(PP70)20.5mm-3/4"
工 具
15
70
產品型號 出力 喉深 適用厚度 組合內容 重量
圓型沖孔模 *4 個
直徑 10.5mm(3/8" )
70 10 13 公斤
PP-70 30 噸 直徑 13.5mm(1/2" )
mm mm ( 不含幫浦 )
直徑 17.5mm(5/8" )
直徑 20.5mm(3/4" )
選配沖孔模：正方形、橢圓形沖模（PP-70 專用）
正方型沖模 橢圓型沖模
MS0808-8x8mm-5/16" OB1908-19x8mm
MS1010-10x10mm-3/8" OB1910-19x10mm
MS1212-12x12mm-7/16" OB1912-19x12mm
MS1313-13x13mm-1/2" OB1913-19x13mm
PP-80
分離式油壓沖孔機 281
413
16
70
產品型號 出力 喉深 適用厚度 組合內容 重量
圓型沖孔模 *5 個
直徑 10.5mm(3/8" )
直徑 13.5mm(1/2" ) 42 公斤
PP-80 50 噸 70mm 15mm
直徑 17.5mm(5/8" ) ( 不含幫浦 )
直徑 20.5mm(3/4" )
直徑 25.5mm(1" )
48
