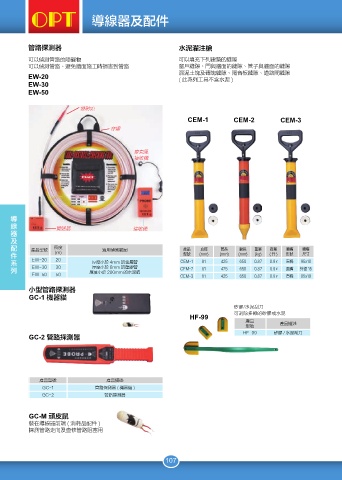

Page 112 - OPT中文样本2021-OPTTOOLS

導線器及配件

管路探測器 水泥灌注槍

可以偵測管路的障礙物 可以填充下列建築的縫隙
可以偵測管路、避免牆面施工時損害到管路 窗戶縫隙、門與牆面的縫隙、管子與牆面的縫隙
混泥土塊及磚塊縫隙、隔音板縫隙、道路間縫隙
EW-20 ( 此系列工具不含水泥 )
EW-30
EW-50

發射頭
CEM-1 CEM-2 CEM-3
穿線

麥克風
接收機

件 配 列 系 及 導 線 器

變送器 接收機

長度
產品型號 適用偵測範圍 產品 直徑 管長 總長 重量 容量 噴嘴 噴嘴
(m) 型號 (mm) (mm) (mm) (kg) (升) 形狀 尺寸
EW-20 20
厚度小於 4mm 的金屬管 CEM-1 61 425 650 0.87 0.9 l 直條 95x10
EW-30 30 厚度小於 6mm 的塑膠管 CEM-2 61 425 650 0.87 0.9 l 圓嘴 外徑 15
厚度小於 280mm 的水泥牆
EW-50 50 CEM-3 61 425 650 0.87 0.9 l 直條 85x18
小型管路探測器
GC-1 機器貓
矽膠/水泥刮刀
HF-99 可刮除多餘的矽膠或水泥
產品 產品描述
型號
HF-99 矽膠 / 水泥刮刀
GC-2 管路探測器

產品型號 產品描述
GC-1 管路探測器 ( 機器貓 )
GC-2 管路探測器

GC-M 頑皮鼠
裝在導線器前端 ( 消耗品配件 )
探測管路走向及查修管路阻塞用

107
