Ͷ͡ͷݺͼܘͱೋ໘෯ɺेࣈ݀ͷੇ๏

࿡֯Ϙϧτ ࿡֯φοτ ࿡֯݀෇͖ ࿡֯݀෇͖
Ϙϧτ ࢭΊͶ͡
d d d d

H H H H

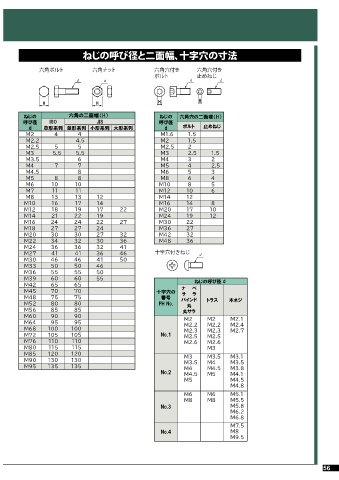

ねじの 六角の二面幅 （H） ねじの 六角穴の二面幅 （H）
呼び径 ISO JIS 呼び径
d 並形系列 並形系列 小形系列 大形系列 d ボルト 止めねじ
M2 4 4 M1.6 1.5
M2.2 4.5 M2 1.5
M2.5 5 5 M2.5 2
M3 5.5 5.5 M3 2.5 1.5
M3.5 6 M4 3 2
M4 7 7 M5 4 2.5
M4.5 8 M6 5 3
M5 8 8 M8 6 4
M6 10 10 M10 8 5
M7 11 11 M12 10 6
M8 13 13 12 M14 12
M10 16 17 14 M16 14 8
M12 18 19 17 22 M20 17 10
M14 21 22 19 M24 19 12
M16 24 24 22 27 M30 22
M18 27 27 24 M36 27
M20 30 30 27 32 M42 32
M22 34 32 30 36 M48 36
M24 36 36 32 41
M27 41 41 36 46 ेࣈ݀෇͖Ͷ͡ d
M30 46 46 41 50
M33 50 50 46
M36 55 55 50
M39 60 60 55 ねじの呼び径 d
M42 65 65
M45 70 70 十字穴の ナ ベ
サ ラ
M48 75 75 番号 バインド トラス 木ネジ
M52 80 80 PH No. 丸
M56 85 85 丸サラ
M60 90 90 M2 M2 M2.1
M64 95 95 M2.2 M2.2 M2.4
M68 100 100 M2.3 M2.3 M2.7
M72 105 105 No.1 M2.5 M2.5
M76 110 110 M2.6 M2.6
M80 115 115 M3
M85 120 120 M3 M3.5 M3.1
M90 130 130 M3.5 M4 M3.5
M95 135 135 M4 M4.5 M3.8
No.2 M4.5 M5 M4.1
M5 M4.5
M4.8
M6 M6 M5.1
M8 M8 M5.5
No.3 M5.8
M6.2
M6.8
M7.5
No.4 M8
M9.5
