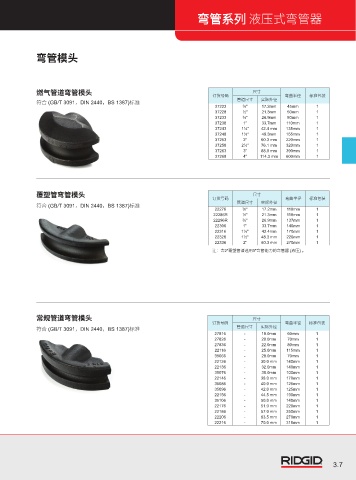

Page 63 - 里奇RIDGID2025年样本

弯管系列
弯管系列 液压式弯管器

弯管模头

燃气管道弯管模头 尺寸
订货号码 弯曲半径 标准包装
管道尺寸 实际外径
符合 (GB/T 3091，DIN 2440，BS 1387)标准
37223 3 ⁄8" 17.2mm 45mm 1
37228 1 ⁄2" 21.3mm 50mm 1
37233 3 ⁄4" 26.9mm 80mm 1
37238 1" 33.7mm 110mm 1
37243 1 ⁄4" 42.4 mm 135mm 1
1
37248 1 ⁄2" 48.3mm 155mm 1
1
37253 2" 60.3 mm 220mm 1
37258 2 ⁄2" 76.1 mm 320mm 1
1
37263 3" 88.9 mm 390mm 1
37268 4" 114.3 mm 600mm 1

覆塑管弯管模头 尺寸
订货号码 弯曲半径 标准包装
管道尺寸 实际外径
符合 (GB/T 3091，DIN 2440，BS 1387)标准
22276 3 ⁄8" 17.2mm 110mm 1
22286R 1 ⁄2" 21.3mm 110mm 1
22296R 3 ⁄4" 26.9mm 137mm 1
22306 1" 33.7mm 140mm 1
22316 1 ⁄4" 42.4mm 170mm 1
1
22326 1 ⁄2" 48.3 mm 220mm 1
1
22336 2" 60.3 mm 270mm 1
注：弯2"覆塑管请选用3"弯管能力的弯管器 (液压) 。

常规管道弯管模头 尺寸
订货号码 弯曲半径 标准包装
管道尺寸 实际外径
符合 (GB/T 3091，DIN 2440，BS 1387)标准
27816 - 18.0mm 60mm 1
27826 - 20.0mm 70mm 1
27836 - 22.0mm 80mm 1
22116 - 25.0mm 115mm 1
35066 - 28.0mm 70mm 1
22126 - 30.0 mm 140mm 1
22136 - 32.0mm 140mm 1
35076 - 35.0mm 100mm 1
22146 - 38.0 mm 170mm 1
35086 - 40.0 mm 125mm 1
35096 - 42.0 mm 125mm 1
22156 - 44.5 mm 190mm 1
35106 - 50.0 mm 140mm 1
22176 - 51.0 mm 220mm 1
22186 - 57.0 mm 250mm 1
22206 - 63.5 mm 270mm 1
22216 - 70.0 mm 315mm 1

3.7
