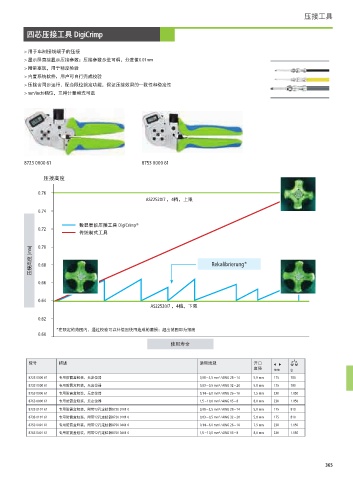

Page 366 - 2021凯尼派克中文样本

压接工具

四芯压接工具 DigiCrimp
DigiCrimp
四芯压接工具
> 用于车制接线端子的压接
> 显示屏直接显示压接参数；压接参数步进可调，分度值0.01mm
> 附带塞规，用于精度检验
> 内置系统软件，用户可自行完成校验
> 压接齿同步运行，配合限位锁定功能，保证压接效果的一致性和稳定性
> mm/inch/档位，三种计量模式可选

8723 0000 61 8753 0000 61

压接高度

0.76
AS22520/7 ，4档，上限

0.74

数显智能压接工具 DigiCrimp ®
0.72
传统制式工具

压接高度 [mm] 0.70 Rekalibrierung*

0.68

0.66

0.64
AS22520/7 ，4档，下限
0.62

*在限定的范围内，通过校验可以补偿因使用造成的磨损；超出范围即为报废
0.60
使用寿命

货号 描述 适用线规 开口
直径 mm g
8723 0000 61 专用防震盒包装，无定位器 0,08 – 2,5 mm² / AWG 28 – 14 5,0 mm 175 780
8733 0000 61 专用防震盒包装，无定位器 0,03 – 0,5 mm² / AWG 32 – 20 5,0 mm 175 780
8753 0000 61 专用防震盒包装，无定位器 0,14 – 6,0 mm² / AWG 26 – 10 7,5 mm 230 1.050
8763 0000 61 专用防震盒包装，无定位器 1,5 – 10,0 mm² / AWG 15 – 8 8,0 mm 230 1.050
8723 0101 61 专用防震盒包装，附带12孔定位器8720 0101 0 0,08 – 2,5 mm² / AWG 28 – 14 5,0 mm 175 810
8733 0101 61 专用防震盒包装，附带12孔定位器8720 0101 0 0,03 – 0,5 mm² / AWG 32 – 20 5,0 mm 175 810
8753 0401 61 专用防震盒包装，附带12孔定位器8750 0401 0 0,14 – 6,0 mm² / AWG 26 – 10 7,5 mm 230 1.150
8763 0401 61 专用防震盒包装，附带12孔定位器8750 0401 0 1,5 – 10,0 mm² / AWG 15 – 8 8,0 mm 230 1.150

365
