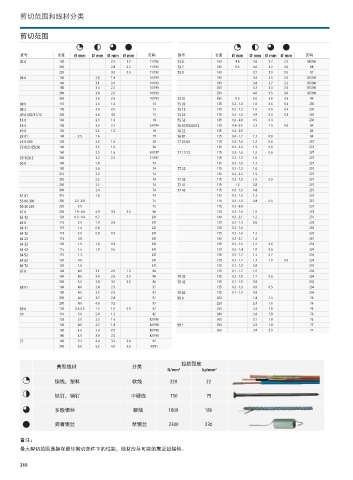

剪切范围和线材分类

剪切范围

货号 长度 Ø mm Ø mm Ø mm Ø mm 页码 货号 长度 Ø mm Ø mm Ø mm Ø mm 页码
02 0 180 2.5 2.0 11/192 73 0 160 4.8 3.8 2.7 2.2 85/200
200 2.8 2.2 11/192 73 7 180 5.5 4.6 3.2 3.0 88
225 3.0 2.5 11/192 74 0 140 3.1 2.0 1.5 87
03 0 140 2.8 1.8 10/193 160 3.4 2.5 2.0 87/200
160 3.1 2.0 10/193 180 3.8 2.7 2.2 87/200
180 3.4 2.2 10/193 200 4.2 3.0 2.5 87/200
200 3.8 2.5 10/193 250 4.6 3.5 3.0 87/200
250 3.8 2.5 10/193 74 91 250 5.0 5.0 3.8 3.5 89
08 0 110 2.5 1.6 14 75 02 125 0.2 - 1.3 1.0 0.6 0.4 230
08 2 145 3.0 2.0 13 75 12 125 0.2 - 1.3 1.0 0.6 0.4 230
09 01/02/11/12 240 4.6 3.0 15 75 22 125 0.2 - 1.3 0.9 0.4 0.3 230
13 0 160 2.5 1.6 18 75 52 125 0.2 - 0.8 0.5 0.3 230
13 4 165 3.2 2.2 34/194 76 01/03/05/12 125 0.4- 3.0 2.3 1.5 0.6 84
19 0 130 2.2 1.6 19 76 22 125 0.4 - 2.5 84
23 01 140 2.5 1.6 19 76 81 125 0.4 - 1.7 1.3 0.8 84
25 01/03 125 2.2 1.6 20 77 01/02 115 0.3 - 1.6 1.2 0.6 237
25 0/21/25/26 140 2.5 1.6 20 130 0.3 - 2.0 1.5 0.8 237
160 2.5 1.6 20/197 77 11/12 115 0.3 - 1.6 1.2 0.6 237
26 1/26 2 200 3.2 2.2 21/197 77 21 115 0.3 - 1.3 1.0 237
50 0 160 1.8 74 130 0.3 - 1.6 1.3 237
180 2.0 74 77 22 115 0.3 - 1.3 1.0 237
210 2.2 74 130 0.3 - 2.0 1.5 237
225 2.2 74 77 32 115 0.3 - 1.3 1.0 0.5 237
250 2.2 74 77 41 115 1.3 0.8 237
300 2.4 74 77 42 115 0.3 - 1.3 0.8 237
51 01 210 1.8 74 130 0.3 - 1.6 1.3 237
55 00 300 300 2.0 -3.0 75 77 52 115 0.3 - 1.0 0.8 0.5 237
58 30 225 225 2.0 75 77 72 115 0.3 - 0.8 237
61 0 200 1.0 - 6.0 4.0 3.5 3.0 96 78 03/13 125 0.2 - 1.6 1.0 233
62 12 120 0.3 - 1.0 0.7 241 78 03 140 0.2 - 2.1 1.2 231
64 0 115 2.0 1.0 0.6 241 78 23 125 0.2 - 1.0 0.6 233
64 11 115 1.4 0.8 241 78 31/41 125 0.2 - 1.0 233
64 12 115 2.0 0.8 0.5 241 78 61/71 125 0.2 - 1.6 1.2 233
64 22 115 0.8 241 78 61 140 0.2 - 2.1 1.4 231
64 32 120 1.5 1.0 0.5 241 78 81/91 125 0.2 - 1.6 1.2 0.6 233
64 42 115 1.5 1.0 0.5 241 79 02 120 0.2 - 1.4 1.0 0.6 234
64 52 115 1.3 241 79 02 125 0.2 - 1.7 1.3 0.7 234
64 62 120 0.6 241 79 12 125 0.3 - 1.7 1.3 1.0 0.6 234
64 72 120 1.5 241 79 22 120 0.1 - 1.3 0.8 234
67 0 140 4.0 3.1 2.0 1.5 96 79 22 125 0.1 - 1.7 1.0 234
160 4.5 3.4 2.5 2.0 96 79 32 125 0.2 - 1.5 1.1 0.6 234
200 5.0 3.8 3.0 2.5 96 79 42 125 0.1 - 1.5 0.8 234
68 01 160 4.0 2.8 2.3 97 79 52 125 0.2 - 1.3 0.9 0.5 234
180 4.0 3.2 2.5 97 79 62 125 0.1 - 1.3 0.8 234
200 4.0 3.5 2.8 97 99 0 200 1.8 1.4 76
280 4.5 4.0 3.2 97 220 2.4 1.6 76
69 0 130 0.4-2.0 1.3 1.0 0.8 97 250 2.4 1.6 76
70 110 3.0 2.0 1.2 82 280 2.8 1.8 76
125 3.0 2.3 1.5 82/198 300 3.1 1.8 76
140 4.0 2.5 1.8 82/198 99 1 250 3.3 1.8 77
160 4.0 3.0 2.0 82/198 300 3.8 2.0 77
180 4.0 3.0 2.5 82/198
71 160 5.3 4.4 3.2 3.0 92
200 6.0 5.2 4.0 3.6 90/91

拉抗强度
典型线材 分类
N/mm 2 kp/mm 2
铜线，塑料 软线 220 22

铁钉，销钉 中硬线 750 75

多股钢丝 硬线 1800 180

弹簧钢丝 琴钢丝 2300 230

备注：
最大剪切范围是指在最佳剪切条件下的性能，线材应尽可能的靠近铰接轴。

310
