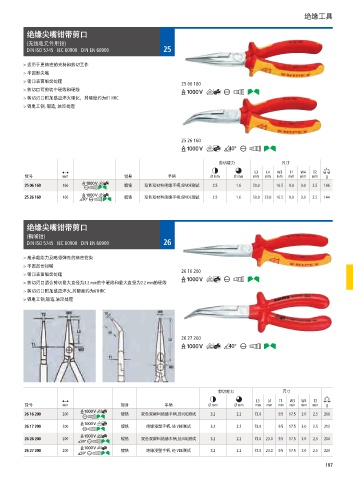

Page 198 - 2021凯尼派克中文样本
P. 198

绝缘工具

          绝缘尖嘴钳带剪口
          绝缘尖嘴钳带剪口
          (无线电元件用钳)
          DIN ISO 5745   IEC 60900   DIN EN 60900       25 25

         > 适用于更精密的夹持和剪切工作
         > 半圆形尖嘴
         > 钳口表面细齿处理
                                                              25 06 160
         > 剪切口可剪切中硬线和硬线

         > 剪切刃口附加感应淬火硬化,其硬度约为61 HRC
         > 钒电工钢, 锻造, 油淬处理





                                                              25 26 160
                                                                               40°

                                                                           剪切能力                 尺寸
                                                                                       L3  L4  W3  T1  W4  T2
         货号           mm                   钳身             手柄            Ø mm    Ø mm  mm  mm  mm  mm  mm  mm   g
         25 06 160    160                  镀铬     双色双材料绝缘手柄,经VDE测试       2.5     1.6   50.0      16.5   9.0   3.0   2.5   146
         25 06 160

         25 26 160    160                  镀铬     双色双材料绝缘手柄,经VDE测试       2.5     1.6  50.0  23.0  16.5  9.0  3.0  2.5  144
         25 26 160
                             40°


          绝缘尖嘴钳带剪口
          绝缘尖嘴钳带剪口
          (鹤嘴钳)
          DIN ISO 5745   IEC 60900   DIN EN 60900       26 26


         > 高承载能力及略带弹性的精密钳尖
         > 半圆加长钳嘴
                                                              26 16 200
         > 钳口表面细齿处理

         >  剪切刃口适合剪切最大直径为3.2 mm的中硬线和最大直径为2.2 mm的硬线
         > 剪切刃口附加感应淬火,其硬度约为61HRC
         > 钒电工钢,锻造.油淬处理






                                                              26 27 200
                                                                               40°








                                                                           剪切能力                 尺寸
                                                                                       L3  L4  T1  W3  W4  T2
         货号           mm                  钳身             手柄            Ø mm     Ø mm   mm  mm  mm  mm  mm  mm  g

         26 16 200
         26 16 200    200                 镀铬     双色双材料绝缘手柄,经VDE测试       3.2      2.2   73.0    9.5   17.5   3.0   2.5   206

         26 17 200    200                 镀铬      绝缘浸塑手柄, 经 VDE测试       3.2      2.2   73.0    9.5  17.5  3.0  2.5  212
         26 17 200

         26 26 200
         26 26 200    200                 镀铬     双色双材料绝缘手柄,经VDE测试       3.2      2.2   73.0  23.0   9.5   17.5   3.0   2.5   204
                            40°
         26 27 200    200                 镀铬      绝缘浸塑手柄, 经 VDE测试       3.2      2.2   73.0  23.0  9.5  17.5  3.0  2.5  220
         26 27 200
                            40°
