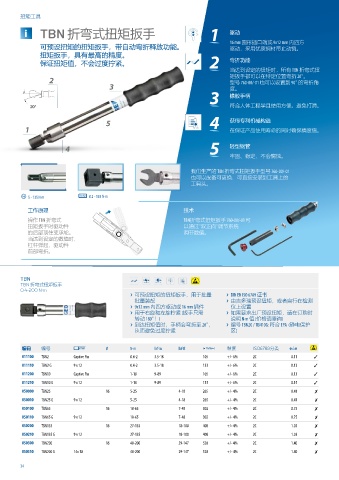

Page 34 - 吉多瑞2024版扭矩产品系列及解决方案

扭矩工具

i TBN 折弯式扭矩扳手 1 驱动

可预设扭矩的扭矩扳手，带自动弯折释放功能。 16 mm 圆形插口端或 9x12 mm 内四方
驱动，采用优质钢材带止动销。
扭矩扳手，具有最高的精度。
保证扭矩值，不会过度拧紧。 2 弯折功能
当达到设定的扭矩时，所有 TBN 折弯式扭
2 矩扳手都可以在特定位置弯折 20°。
型号 760-00/-01 也可以设置到 90° 的弯折角
3 度。
3 橡胶手柄

符合人体工程学且使用方便。避免打滑。

5 4 获得专利机械构造
1 在保证产品使用寿命的同时确保精度值。

5 轻型钢管
4
牢固、稳定、不会腐蚀。

我们生产的 TBN 折弯式扭矩扳手型号 760-00/-01
也可以配备可更换、可直接安装到工具上的
工具头。

j 5 - 135 N·m } 0.2 - 135 N·m
工作原理 技术

操作 TBN 折弯式 TBN折弯式扭矩扳手 760-00/-01 可
扭矩扳手时驱动件 以通过“双正向”调节系统
的后部顶住支承轮。 调节数值。
当达到设定的数值时
杠杆弹起，驱动件
前部弯折。

TBN
TBN 折弯式扭矩扳手
0.4-200 N·m
› 可预设扭矩的扭矩扳手，用于批量 › DIN EN ISO 6789 证书
批量装配 › 由吉多瑞预设扭矩，或者自行在检测
› 9x12 mm 内四方驱动或 16 mm 插件 仪上设置
› 用于右旋和左旋拧紧 (扳手只需 › 如果要求出厂预设扭矩，请在订购时
转动 180°！) 说明 N·m 值 (价格请垂询)
› 到达扭矩值时，手柄会弯折至 20°， › 编号 TBN2G / TBN10G: 符合 EPA (静电保护
从而避免过度拧紧 区)

编码 编号 : Ø N·m lbf·in lbf·ft y 精度 ISO6789分类 0
011100 TBN2 Captive Pin 0.4-2 3.5-18 105 +/- 6% 2C 0.11 3
011110 TBN2 G 9 x 12 0.4-2 3.5-18 133 +/- 6% 2C 0.13 3
011200 TBN10 Captive Pin 1-10 9-89 105 +/- 6% 2C 0.13 3
011210 TBN10 G 9 x 12 1-10 9-89 133 +/- 6% 2C 0.15 3
050000 TBN25 16 5-25 4-18 265 +/- 4% 2C 0.41 7
050010 TBN25 G 9 x 12 5-25 4-18 265 +/- 4% 2C 0.41 7
050100 TBN65 16 10-65 7-48 302 +/- 4% 2C 0.75 7
050110 TBN65 G 9 x 12 10-65 7-48 302 +/- 4% 2C 0.75 7
050200 TBN135 16 27-135 18-100 408 +/- 4% 2C 1.03 7
050210 TBN135 G 9 x 12 27-135 18-100 408 +/- 4% 2C 1.03 7
050300 TBN200 16 40-200 29-147 520 +/- 4% 2C 1.40 7
050310 TBN200 G 14x 18 40-200 29-147 520 +/- 4% 2C 1.40 7
