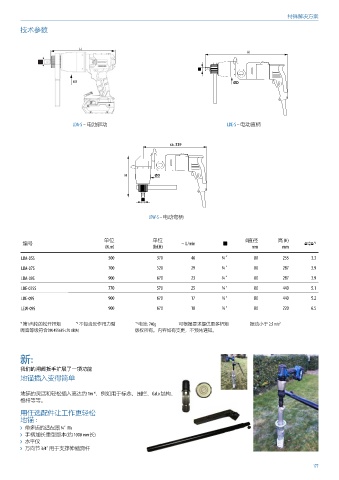

Page 177 - 吉多瑞2024版扭矩产品系列及解决方案

特殊解决方案

技术参数

H

 D a ØD

LDA-S – 电池驱动 LDE-S – 电动直柄

ca. 339

H ØD

a

LEW-S – 电动弯柄

单位 单位 Ø直径 高 (H)
编号 ~ U/min a 0 *2
(N.m) (lbf.ft) mm mm
LDA-05S 500 370 46 ¾ “ 80 255 3.3
LDA-07S 700 520 29 ¾ “ 80 287 3.9
LDA-09S 900 670 23 ¾ “ 80 287 3.9

LDE-075S 770 570 25 ¾ " 80 440 5.1
LDE-09S 900 670 17 ¾ " 80 440 5.2
LEW-09S 900 670 18 ¾ " 80 220 6.5

*1 第1齿轮的松开扭矩 *2 不包含反作用力臂 *3 电池: 740g 可根据要求提供更多扭矩 振动小于 2,5 m/s²
噪音等级符合DIN 455635<70 dB(A) 版权所有。内容如有变更，不预先通知。

新:
我们的闸阀扳手扩展了一项功能
地锚插入变得简单

地锚的灵活和轻松插入高达约 1m *，例如用于标志、围栏、GaLa 结构、
桅杆等等。

用任选配件让工作更轻松
地锚 :
带多齿的适配器 ¾“ iVk
手柄加长重型版本(约 1000 mm长)
水平仪
万向节 3/4“ 用于支撑伸缩滑杆

177
