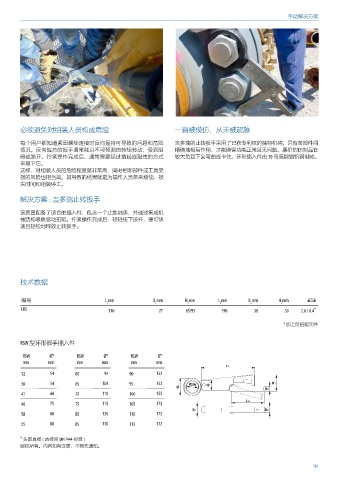

Page 161 - 吉多瑞2024版扭矩产品系列及解决方案
P. 161
手动解决方案
必须避免对组装人员构成危险 一直被模仿，从未被超越
每个用户都知道紧固螺栓连接时反向握持可导致的问题和危险 吉多瑞的止转扳手采用了已获专利权的独特机构。只有各部件间
情况。反向握持的扳手通常能以不可预测的转矩转动、受到阻 精确地相互作用，才能确保功能正常且无问题。廉价的仿制品在
碍或跳开。拧紧操作完成后，通常需要经过撬起或敲击的方式 较大负载下会弯曲或卡住。环形插入件由 70 号落锻铬钒钢制成。
来取下它。
这样，对组装人员的危险程度就非常高，同时相邻部件或工具受
损的风险也相当高。其导致的结果就是为操作人员带来烦恼、损
失时间和组装停工。
解决方案 : 吉多瑞止转扳手
该装置配备了适合的插入件，包含一个止推轴承，并通过集成机
械结构吸收驱动扭矩。拧紧操作完成后，轻轻按下该杆，便可快
速且轻松地释放止转扳手。
技术数据
编号 L mm B mm H mm L mm B mm H mm 0
1 1 1 2 2 2
LKS 310 27 65/95 190 38 30 2.6 / 0.4 * 1
*1 加上反扭矩元件
RSW 型环形扳手插入件
RSW Ø *2 RSW Ø *2 RSW Ø *2
mm mm mm mm mm mm
L1
32 54 60 94 90 152
36 54 65 104 95 152 RSW H1 H1
Ø
H2
41 60 70 110 100 155
L2
46 75 75 115 105 172
B1 B2
50 80 80 126 110 172
55 88 85 130 115 172
*1
头部直径 ( 直径同 DIN 7444 标准 )
版权所有。内容如有变更，不预先通知。
