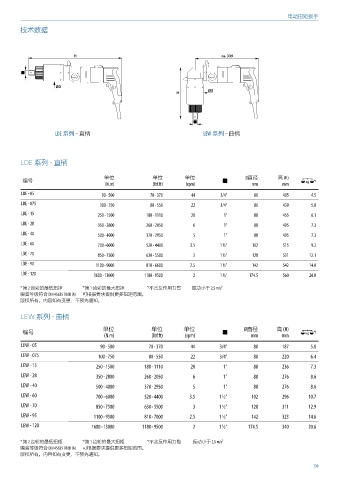

Page 139 - 吉多瑞2024版扭矩产品系列及解决方案

电动扭矩扳手

技术数据

H ca. 339

a
ØD
H ØD

a
LDE 系列 – 直柄 LEW 系列 – 曲柄

LDE 系列 – 直柄

编号 单位 单位 单位 Ø直径 高 (H) *3
(N.m) (lbf.ft) (rpm) mm mm
LDE - 05 90 - 500 70 - 370 44 3/4" 80 405 4.5
LDE - 075 100 - 750 80 - 550 22 3/4" 80 439 5.0
LDE - 15 250 - 1500 180 - 1110 20 1" 88 455 6.1
LDE - 28 350 - 2800 260 - 2050 6 1" 88 495 7.3

LDE - 40 500 - 4000 370 - 2950 5 1" 88 495 7.3
LDE - 60 700 - 6000 520 - 4400 3.5 1 ½" 102 515 9.2
LDE - 70 850 - 7500 630 - 5500 3 1 ½" 128 531 12.1
LDE - 90 1100 - 9000 810 - 6600 2.5 1 ½" 142 542 14.0
LDE - 120 1600 - 13000 1180 - 9500 2 1 ½" 174.5 560 20.0

*1 第 2 齿轮的最低扭矩 *2 第 1 齿轮的最大扭矩 *3 不含反作用力臂 振动小于 2,5 m/s²
噪音等级符合 DIN 45635 78dB (A) 可根据要求提供更多扭矩范围。
版权所有。内容如有变更，不预先通知。

LEW 系列 – 曲柄

编号 单位 单位 单位 Ø直径 高 (H) *3
(N.m) (lbf.ft) (rpm) mm mm
LEW - 05 90 - 500 70 - 370 44 3/4" 80 187 5.8
LEW - 075 100 - 750 80 - 550 22 3/4" 80 220 6.4
LEW - 15 250 - 1500 180 - 1110 20 1" 88 236 7.3

LEW - 28 350 - 2800 260 - 2050 6 1" 88 276 8.6
LEW - 40 500 - 4000 370 - 2950 5 1" 88 276 8.6
LEW - 60 700 - 6000 520 - 4400 3.5 1 ½" 102 296 10.7
LEW - 70 850 - 7500 630 - 5500 3 1 ½" 128 311 12.9
LEW - 95 1100 - 9500 810 - 7000 2.5 1 ½" 142 323 14.6
LEW - 120 1600 - 13000 1180 - 9500 2 1 ½" 174.5 340 20.6

*1 第 2 齿轮的最低扭矩 *2 第 1 齿轮的最大扭矩 *3 不含反作用力臂 振动小于 2,5 m/s²
噪音等级符合 DIN 45635 78dB (A) 可根据要求提供更多扭矩范围。
版权所有。内容如有变更，不预先通知。
