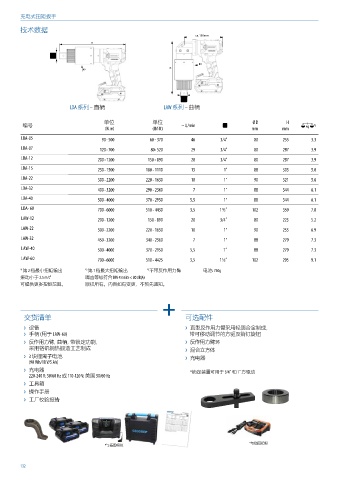

Page 132 - 吉多瑞2024版扭矩产品系列及解决方案

充电式扭矩扳手

技术数据
ca. 188mm
H

 D
H
 D

LDA 系列 – 直柄 LAW 系列 – 曲柄

单位 单位 Ø D H
编号 ~ U/min *3
(N.m) (lbf·ft) mm mm
LDA-05 90 - 500 60 - 370 46 3/4" 80 255 3.3
LDA-07 120 - 700 80- 520 29 3/4" 80 287 3.9
LDA-12 200 - 1200 150 - 890 20 3/4" 80 287 3.9
LDA-15 250 - 1500 180 - 1110 15 1" 88 303 5.0
LDA-22 300 - 2200 220 - 1630 10 1" 90 321 5.6

LDA-32 400 - 3200 290 - 2360 7 1" 88 344 6.1
LDA-40 500 - 4000 370 - 2950 5,5 1" 88 344 6.1
LDA- 60 700 - 6000 510 - 4430 3,5 1 ½“ 102 359 7.8
LAW-12 200 - 1200 150 - 890 20 3/4“ 80 223 5.2
LAW-22 300 - 2200 220 - 1630 10 1" 90 255 6.9

LAW-32 450 - 3200 340 - 2360 7 1" 88 279 7.3
LAW-40 500 - 4000 370 - 2950 5,5 1“ 88 279 7.3
LAW-60 700 - 6000 510 - 4425 3,5 1 ½“ 102 295 9.1

*1 第 2 档最小扭矩输出 *2 第 1 档最大扭矩输出 *3 不带反作用力臂 电池: 740g
振动小于 2.5 m/s² 噪音等级符合 DIN 455635 < 80 dB(A)
可提供更多扭矩范围。 版权所有。内容如有变更，不预先通知。

交货清单 可选配件

设备 直型反作用力臂采用轻质合金制成，
手柄 (用于 LAW-60) 带可移动调节的方驱及销钉旋钮
反作用力臂，曲柄，带锁定功能， 反作用力臂环
采用铬钒钢热锻造工艺制成 混合立方体
3 块锂离子电池 充电器
(90 Wh/18 V/5 Ah)
充电器
220-240 V; 50/60 Hz 或 110-120 V; 美国 50/60 Hz *锁定装置可用于 3/4“ 和 1“ 方驱动
工具箱
操作手册
工厂校验报告

*与插图相似
*与插图相似
