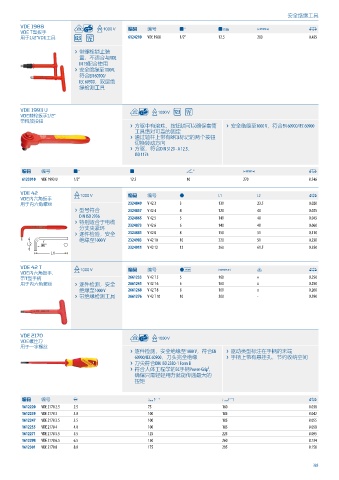

Page 385 - 吉多瑞2023版通用工具

安全绝缘工具
安全绝缘工具 编码 编号
VDE 1988
VDE T型扳手 a " a mm y 0
用于1/2"VDE工具 6124210 VDE 1988 1/2" 12.5 200 0.455
› 带螺栓锁止装
置，不适合与VDE
IN 19配合使用
› 安全绝缘至1000 V
符合EN 60900/
IEC 60900，双层绝
缘检测工具

安全绝缘工具
VDE 1993 U
VDE棘轮扳手1/2"
带释放按钮
› 方驱中有滚珠，按钮锁可以确保套筒 › 安全绝缘至1000 V，符合EN 60900/IEC 60900
工具绝对可靠的固定
› 通过轴杆上带有R和L标记的两个按钮
切换转动方向
› 方驱，符合DIN 3120 - A 12.5、
ISO 1174

编码 编号 a " a A° y 0
6123910 VDE 1993 U 1/2" 12.5 10 270 0.546

安全绝缘工具 编码 编号 L1 L2
VDE 42
VDE内六角扳手 k 0
用于内六角螺丝 2324849 V 42 3 3 130 23.5 0.020
› 型号符合 2324857 V 42 4 4 120 40 0.025
DIN ISO 2936 2324865 V 42 5 5 140 48 0.045
› 特别适合于电缆
分支夹紧环 2324873 V 42 6 6 140 48 0.060
› 逐件检验，安全 2324881 V 42 8 8 150 51 0.110
绝缘至1000 V 2324903 V 42 10 10 220 51 0.230
2324911 V 42 12 12 260 61.5 0.350

安全绝缘工具 编码 编号
VDE 42 T
VDE内六角扳手， $ y i 0
带T型手柄 2661233 V 42 T 5 5 160 x 0.250
用于内六角螺丝 › 逐件检测，安全 2661241 V 42 T 6 6 160 x 0.250
绝缘至1000 V 2661268 V 42 T 8 8 160 x 0.260
› 带绝缘检测工具 2661276 V 42 T 10 10 200 - 0.390

安全绝缘工具
VDE 2170
VDE螺丝刀
用于一字螺丝
› 逐件检测，安全绝缘至1000 V，符合EN › 驱动类型标注在手柄的末端
60900/IEC 60900，刀头完全绝缘 › 手柄上带有悬挂孔，节约收纳空间
› 刀尖符合DIN ISO 2380-1 Form B
› 符合人体工程学的3C手柄Power-Grip³
确保只需轻轻用力就能传递最大的
扭矩

编码 编号 ? M N 0
1612220 VDE 2170 2.5 2.5 75 160 0.038
1612239 VDE 2170 3 3.0 100 185 0.042
1612247 VDE 2170 3.5 3.5 100 185 0.055
1612255 VDE 2170 4 4.0 100 185 0.058
1612271 VDE 2170 5.5 5.5 125 225 0.095
1612298 VDE 2170 6.5 6.5 150 260 0.134
1612301 VDE 2170 8 8.0 175 295 0.158

383
