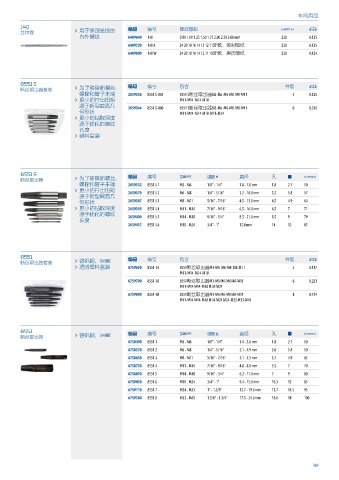

Page 371 - 吉多瑞2023版通用工具

车间用品
车间用品 编码 编号 螺纹螺距
140
丝纹锉 › 用于修理受损的 y 0
内外螺纹 6409640 140 0.80 1.00 1.25 1.50 1.75 2.00 2.50 3.00 mm 230 0.125
6409720 140 A 24 20 18 16 14 13 12 11牙数，英制螺纹 230 0.125
6409800 140 W 24 20 18 16 14 12 11 10牙数，惠氏螺纹 230 0.124

车间用品 编码 编号 包含 件套
8551 S
断丝取出器套装 › 为了移除断螺丝 0
螺栓和管子末端 2659336 8551 S-005 8551 S断丝取出器M3-M6 M6-M8 M8-M11 5 0.125
› 更小的拧出扭矩 M11-M14 M14-M18
源于新型截面几 2659344 8551 S-006 8551 S断丝取出器M3-M6 M6-M8 M8-M11 6 0.230
何形状 M11-M14 M14-M18 M18-M24
› 更小的钻取深度
源于优化的螺纹
长度
› 塑料盒装

车间用品 编码 编号 直径 孔
8551 S
断丝取出器 › 为了移除断螺丝 m p a y
螺栓和管子末端 2659352 8551 S 1 M3 - M6 1/8" - 1/4" 1.8 - 7.0 mm 1.8 2.7 50
› 更小的拧出扭矩
源于新型截面几 2659379 8551 S 2 M6 - M8 1/4" - 5/16" 3.2 - 10.0 mm 3.2 3.8 57
何形状 2659387 8551 S 3 M8 - M11 5/16" - 7/16" 4.5 - 13.0 mm 4.5 4.9 64
› 更小的钻取深度 2659395 8551 S 4 M11 - M14 7/16" - 9/16" 6.5 - 16.0 mm 6.5 7 71
源于优化的螺纹
长度 2659409 8551 S 5 M14 - M18 9/16" - 3/4" 8.5 - 21.0 mm 8.5 9 79
2659417 8551 S 6 M18 - M24 3/4" - 1" 12.0 mm 14 12 85

车间用品 编码 编号 包含 件套
8551
断丝取出器套装 › 铬钒钢，54 HRC 0
› 透明塑料盒装 6759620 8551-55 8551断丝取出器M3-M6 M6-M8 M8-M11 5 0.117
M11-M14 M14-M18
6759700 8551-66 8551断丝取出器M3-M6 M6-M8 M8-M11 6 0.221
M11-M14 M14-M18 M18-M24
6759890 8551-88 8551断丝取出器M3-M6 M6-M8 M8-M11 8 0.724
M11-M14 M14-M18 M18-M24 M24-M33 M33-M45

车间用品 编码 编号 直径 孔
8551
断丝取出器 › 铬钒钢，54 HRC m p a y
6758490 8551 1 M3 - M6 1/8" - 1/4" 1.4 - 3.6 mm 1.8 2.7 50
6758570 8551 2 M6 - M8 1/4" - 5/16" 2.1 - 4.9 mm 2.6 3.8 50
6758650 8551 3 M8 - M11 5/16" - 7/16" 3.1 - 5.5 mm 3.7 4.9 65
6758730 8551 4 M11 - M14 7/16" - 9/16" 4.8 - 8.8 mm 5.5 7 70
6758810 8551 5 M14 - M18 9/16" - 3/4" 6.2 - 11.0 mm 7 9 80
6759030 8551 6 M18 - M24 3/4" - 1" 9.4 - 15.0 mm 10.3 12 85
6759110 8551 7 M24 - M33 1" - 1.3/8" 12.7 - 19.0 mm 13.7 14.5 95
6759380 8551 8 M33 - M45 1.3/8" - 1.3/4" 17.5 - 24.0 mm 18.6 18 100

369
