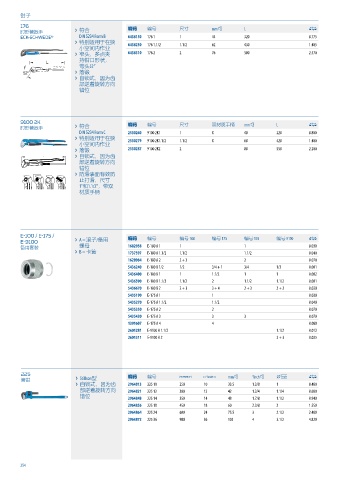

Page 254 - 吉多瑞2023版通用工具

钳子
钳子 编码 编号 尺寸
176
肘形管扳手 › 符合 mm w L 0
ECK-SCHWEDE® DIN 5234 Form B 6438150 176 1 1 44 320 0.775
› 特别适用于在狭 6438230 176 1.1/2 1.1/2 62 430 1.405
小空间内作业
› 窄头，多点夹 6438310 176 2 2 76 580 2.570
持钳口形状，
弯头52°
› 落锻
› 自锁式，因为齿
部逆着旋转方向
错位

钳子 编码 编号 尺寸 双材质手柄
9100 2K
肘形管扳手 › 符合 mm w L 0
DIN 5234 Form C 2530260 9100 2K1 1 X 48 320 0.800
› 特别适用于在狭 2530279 9100 2K1.1/2 1.1/2 X 60 420 1.400
小空间内作业
› 落锻 2530287 9100 2K2 2 80 550 2.200
› 自锁式，因为齿
部逆着旋转方向
错位
› 防滑表面有效防
止打滑，尺寸
1"和1.1/2"，带双
材质手柄

钳子
E-100 / E-175 / 编码 编号
E-9100 › A = 滚子/备用 编号 100 编号 175 编号 176 编号 9100 0
备用套装 螺母 1682938 E-100 A 1 1 1 0.030
› B = 卡簧 1737597 E-100 A 1.1/2 1.1/2 1.1/2 0.040
1628984 E-100 A 2 2 + 3 2 0.070
5436240 E-100 B 1/2 1/2 3/4 + 1 3/4 1/2 0.001
5436400 E-100 B 1 1 1.1/2 1 1 0.002
5436590 E-100 B 1.1/2 1.1/2 2 1.1/2 1.1/2 0.001
5436670 E-100 B 2 2 + 3 3 + 4 2 + 3 2 + 3 0.020
5435190 E-175 A 1 1 0.030
5435270 E-175 A 1.1/2 1.1/2 0.040
5435350 E-175 A 2 2 0.070
5435430 E-175 A 3 3 3 0.070
1391607 E-175 A 4 4 0.080
2601281 E-9100 A 1.1/2 1.1/2 0.012
2601311 E-9100 A 2 2 + 3 0.025

225 编码 编号
管钳 › Stillson型 y z mm w "inch w [ 0
钳子
› 自锁式，因为齿 2964813 225 10 250 10 33.5 1.3/8 1 0.480
部逆着旋转方向 2964821 225 12 300 12 42 1.3/4 1.1/4 0.680
错位 2964848 225 14 350 14 48 1.7/8 1.1/2 0.940
2964856 225 18 450 18 60 2.3/8 2 1.550
2964864 225 24 600 24 75.5 3 2.1/2 2.480
2964872 225 36 900 36 102 4 3.1/2 4.820

254
