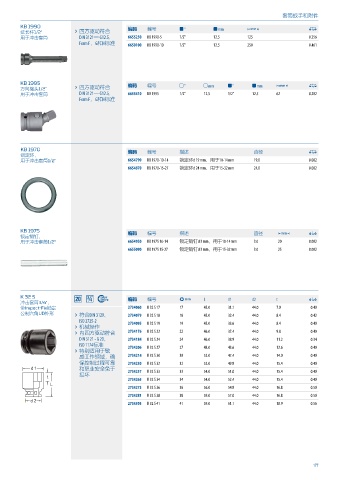

Page 177 - 吉多瑞2023版通用工具

套筒扳手和附件
KB 1990 编码 编号
套筒扳手和附件
延长杆1/2" › 四方驱动符合 a " a mm y 0
用于冲击套筒 DIN 3121一 G12.5 6655250 KB 1990-5 1/2" 12.5 125 0.256
Form F，G和H标准 6650100 KB 1990-10 1/2" 12.5 250 0.461

冲击套筒 编码 编号
KB 1995
万向接头1/2” › 四方驱动符合 Q " Q mm a " a mm y 0
用于冲击套筒 DIN 3121一 G12.5 6655410 KB 1995 1/2" 12.5 1/2" 12.5 62 0.202
Form F，G和H标准

冲击套筒 编码 编号 描述 直径
KB 1970
锁定环， 0
用于冲击套筒1/2" 6654790 KB 1970-10-14 锁定环d 19 mm，用于10-14 mm 19.0 0.002
6654870 KB 1970-15-27 锁定环d 24 mm，用于15-32 mm 24.0 0.002

冲击套筒 编码 编号 描述 直径
KB 1975
锁定销钉， y 0
用于冲击套筒1/2" 6654950 KB 1975 10-14 锁定销钉d 3 mm，用于10-14 mm 3.0 20 0.002
6655090 KB 1975 15-27 锁定销钉d 3 mm，用于15-32 mm 3.0 25 0.002

冲击套筒 编码 编号
K 32 S
冲击套筒3/4"， ! L d1 d2 t 0
带Impact-Fix锁定 2734060 K 32 S 17 17 45.0 31.1 44.0 7.0 0.40
公制六角UD外形 › 符合DIN 3129、 2734079 K 32 S 18 18 45.0 32.4 44.0 8.4 0.42
ISO 2725-2 2734095
› 机械操作 K 32 S 19 19 45.0 33.6 44.0 8.4 0.40
› 内四方驱动符合 2734176 K 32 S 22 22 46.0 37.4 44.0 9.8 0.40
DIN 3121 - G 20， 2734184 K 32 S 24 24 46.0 38.9 44.0 11.2 0.34
ISO 1174标准
› 特别适用于敏 2734206 K 32 S 27 27 48.0 43.6 44.0 12.6 0.40
感工作领域，确 2734214 K 32 S 30 30 52.0 47.4 44.0 14.0 0.40
保控制过程可靠 2734230 K 32 S 32 32 52.0 49.9 44.0 15.4 0.40
和职业安全免于
损坏 2734257 K 32 S 33 33 54.0 51.0 44.0 15.4 0.40
2734265 K 32 S 34 34 54.0 52.4 44.0 15.4 0.40
2734273 K 32 S 36 36 56.0 54.9 44.0 16.8 0.50
2734281 K 32 S 38 38 59.0 57.0 44.0 16.8 0.50
2734303 K 32 S 41 41 59.0 61.1 44.0 18.9 0.56

177
