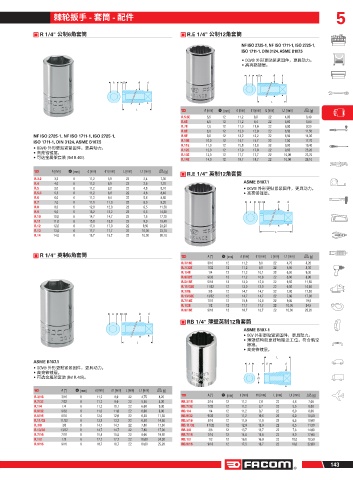

P. 151
• OGV® 外形更贴紧紧固件，更具动力。
• 高亮铬镀层。
A L1 d1 d
A L1 d1 d
L
L A [mm] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
R.5.5E 5,5 12 11,2 8,8 22 4,80 8,40
R.6E 6,0 12 11,2 9,4 22 5,60 8,60
R.7E 7,0 12 11,0 11,0 22 6,00 9,20
R.8E 8,0 12 12,0 12,0 22 6,50 11,50
R.9E 9,0 12 13,2 13,2 22 6,50 14,30
R.10E 10,0 12 14,7 14,7 22 7,80 17,70
R.11E 11,0 12 15,8 15,8 22 9,00 19,40
• OGV® 外形更贴紧紧固件，更具动力。 R.12E 12,0 12 17,0 17,0 22 9,50 23,20
• 高亮铬镀层。 R.13E 13,0 12 17,7 17,7 22 10,00 23,70
• 可选金属架套装 (Ref R.40E). R.14E 14,0 12 18,7 18,7 22 10,00 26,10
A [mm] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
R.3.2 3,2 6 11,2 5,9 22 2,4 7,30
R.4 4,0 6 11,2 6,9 22 2,6 7,70
R.5 5,0 6 11,2 8,2 22 4,8 8,10 • OGV® 外形更贴紧紧固件，更具动力。
R.5.5 5,5 6 11,2 8,8 22 4,8 8,40 • 高亮铬镀层。
R.6 6,0 6 11,2 9,4 22 5,6 8,60
R.7 7,0 6 11,0 11,0 22 6,0 9,20 A L1 d1 d
R.8 8,0 6 12,0 12,0 22 6,5 11,50
R.9 9,0 6 13,2 13,2 22 6,5 14,30
R.10 10,0 6 14,7 14,7 22 7,8 17,70
R.11 11,0 6 15,8 15,8 22 9,0 19,40
R.12 12,0 6 17,0 17,0 22 9,50 23,20
R.13 13,0 6 17,7 17,7 22 10,00 23,70 L
R.14 14,0 6 18,7 18,7 22 10,00 26,10
A ["] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
R.3/16E 3/16 12 11,2 8,0 22 4,75 8,20
R.7/32E 7/32 12 11,2 9,0 22 5,50 8,30
R.1/4E 1/4 12 11,2 10,1 22 6,00 9,30
R.9/32E 9/32 12 11,2 10,6 22 6,00 8,90
R.5/16E 5/16 12 12,0 12,0 22 6,50 11,50
R.11/32E 11/32 12 13,0 13,0 22 6,50 14,50
R.3/8E 3/8 12 14,7 14,7 22 7,80 17,80
R.13/32E 13/32 12 14,7 14,7 22 7,80 17,00
R.7/16E 7/16 12 15,8 15,8 22 9,00 19,5
R.1/2E 1/2 12 17,7 17,7 22 10,00 24,5
R.9/16E 9/16 12 18,7 18,7 22 10,00 25,20
A L1 d1 d
• OGV 外形更贴紧紧固件，更具动力。
• 薄壁结构能更好地接近工位，符合航空
L
标准。
• 高亮铬镀层。
L
A L1 d
• OGV® 外形更贴紧紧固件，更具动力。
• 高亮铬镀层。
• 可选金属架套装 (Ref R.40E)。 d1
A ["] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
R.3/16 3/16 6 11,2 8,0 22 4,75 8,20 A ["] [mm] d [mm] d1 [mm] L [mm] L1 [mm] [g]
R.7/32 7/32 6 11,2 9,0 22 5,50 8,30 RB.3/16 3/16 12 11,2 7,6 22 4,8 7,00
R.1/4 1/4 6 11,2 10,1 22 6,00 9,30 RB.7/32 7/32 12 11,2 8,7 22 5,5 8,00
R.9/32 9/32 6 11,0 11,0 22 6,00 8,90 RB.1/4 1/4 12 11,2 9,7 22 6,0 8,00
R.5/16 5/16 6 12,0 12,0 22 6,50 11,50 RB.9/32 9/32 12 11,2 10,6 22 6,0 10,50
R.11/32 11/32 6 13,2 13,2 22 6,50 14,50 RB.5/16 5/16 12 11,9 11,9 22 6,5 10,00
R.3/8 3/8 6 14,7 14,7 22 7,80 17,80 RB.11/32 11/32 12 12,9 12,9 22 6,5 11,50
R.13/32 13/32 6 14,7 14,7 22 7,80 17,00 RB.3/8 3/8 12 13,7 13,7 22 7,8 14,00
R.7/16 7/16 6 15,8 15,8 22 9,00 19,50 RB.7/16 7/16 12 14,8 15,8 22 9,0 17,00
R.1/2 1/2 6 17,7 17,7 22 10,00 24,50 RB.1/2 1/2 12 16,0 16,9 22 10,0 18,50
R.9/16 9/16 6 18,7 18,7 22 10,00 25,20 RB.9/16 9/16 12 17,5 18,7 22 10,0 22,00
