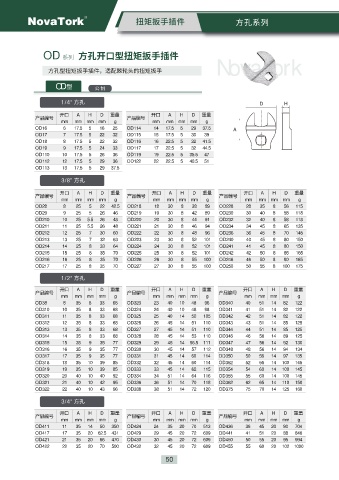

Page 55 - 诺特产品（中文版）NovaTork2025_F02

方孔系列

NovaTork
OD 系列 方孔开口型扭矩扳手插件

方孔型扭矩扳手插件，适配棘轮头的扭矩扳手

OD 型 公 制

205#!昷厽 D H
开口 A H D 重量 开口 A H D 重量
产品编号 产品编号
mm mm mm mm g mm mm mm mm g
OD16 6 17.5 5 16 25 OD114 14 17.5 5 29 37.5 A
OD17 7 17.5 5 22 32 OD115 15 17.5 5 30 39
OD18 8 17.5 5 22 32 OD116 16 22.5 5 32 41.5
OD19 9 17.5 5 24 33 OD117 17 22.5 5 32 44.5
OD110 10 17.5 5 26 36 OD119 19 22.5 5 35.5 47
OD112 12 17.5 5 29 36 OD122 22 22.5 5 40.5 51
OD113 13 17.5 5 29 37.5

409#!昷厽

开口 A H D 重量 开口 A H D 重量 开口 A H D 重量
产品编号 产品编号 产品编号
mm mm mm mm g mm mm mm mm g mm mm mm mm g
OD28 8 25 5 22 42.5 OD218 18 30 8 38 89 OD228 28 35 8 56 115
OD29 9 25 5 26 46 OD219 19 30 8 42 89 OD230 30 40 8 58 118
OD210 10 25 5.5 26 48 OD220 20 30 8 44 91 OD232 32 40 8 58 118
OD211 11 25 5.5 26 48 OD221 21 30 8 46 94 OD234 34 45 8 65 135
OD212 12 25 7 30 60 OD222 22 30 8 48 96 OD236 36 45 8 70 145
OD213 13 25 7 32 63 OD223 23 30 8 52 101 OD240 40 45 8 80 150
OD214 14 25 8 33 64 OD224 24 30 8 52 101 OD241 41 45 8 80 150
OD215 15 25 8 35 70 OD225 25 30 8 52 101 OD242 42 50 8 85 165
OD216 16 25 8 35 70 OD226 26 30 8 55 100 OD246 46 50 8 90 165
OD217 17 25 8 35 70 OD227 27 30 8 55 100 OD250 50 55 8 100 175
203#!昷厽

开口 A H D 重量 开口 A H D 重量 开口 A H D 重量
产品编号 产品编号 产品编号
mm mm mm mm g mm mm mm mm g mm mm mm mm g
OD38 8 35 8 33 68 OD323 23 40 10 48 96 OD340 40 51 14 82 122
OD310 10 35 8 33 68 OD324 24 40 10 48 98 OD341 41 51 14 82 122
OD311 11 35 8 33 68 OD325 25 40 14 50 105 OD342 42 51 14 82 122
OD312 12 35 8 33 68 OD326 26 45 14 51 110 OD343 43 51 14 85 125
OD313 13 35 8 33 68 OD327 27 45 14 51 110 OD344 44 51 14 85 125
OD314 14 35 8 33 68 OD328 28 45 14 53 110 OD346 46 56 14 89 125
OD315 15 35 9 35 77 OD329 29 45 14 56.5 111 OD347 47 56 14 92 130
OD316 16 35 9 35 77 OD330 30 45 14 57 112 OD348 48 56 14 94 134
OD317 17 35 9 35 77 OD331 31 45 14 60 114 OD350 50 56 14 97 135
OD318 18 35 10 39 85 OD332 32 45 14 60 114 OD352 52 56 14 100 145
OD319 19 35 10 39 85 OD333 33 45 14 62 115 OD354 54 60 14 100 145
OD320 20 40 10 40 92 OD334 34 51 14 64 116 OD355 55 60 14 100 145
OD321 21 40 10 42 95 OD336 36 51 14 70 118 OD362 62 65 14 110 150
OD322 22 40 10 43 96 OD338 38 51 14 72 120 OD375 75 70 14 125 160
405#!昷厽

开口 A H D 重量 开口 A H D 重量 开口 A H D 重量
产品编号 产品编号 产品编号
mm mm mm mm g mm mm mm mm g mm mm mm mm g
OD411 11 35 14 50 350 OD424 24 35 20 70 513 OD436 36 45 20 80 704
OD417 17 35 20 62.5 431 OD429 29 45 20 72 609 OD441 41 51 20 88 846
OD421 21 35 20 66 470 OD430 30 45 20 72 609 OD450 50 55 20 95 994
OD422 22 35 20 70 500 OD432 32 45 20 72 609 OD455 55 60 20 102 1000

50
