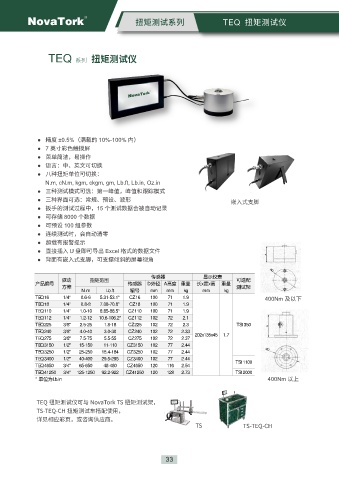

Page 38 - 诺特产品（中文版）NovaTork2025_F02

扭矩测试系列 TEQ 扭矩测试仪

TEQ 系列 扭矩测试仪

● 精度 ±0.5%（满载的 10%-100% 内）
● 7 英寸彩色触摸屏
● 菜单简洁，易操作
● 语言：中、英文可切换
● 八种扭矩单位可切换：
N.m, cN.m, kgm, ckgm, gm, Lb.ft, Lb.in, Oz.in

● 三种测试模式可选：第一峰值，峰值和跟踪模式
● 三种界面可选：常规、预设、波形
嵌入式支脚
● 扳手的测试过程中，15 个测试数据会被自动记录
● 可存储 8000 个数据
● 可预设 100 组参数
● 连续测试时，会自动清零
● 超载有报警提示
● 直接插入 U 盘即可导出 Excel 格式的数据文件
● 背面有嵌入式支脚，可支撑倾斜的屏幕视角

传感器 显示仪表
驱动 扭矩范围 可选配
产品编号 传感器 D外径 A高度 重量 长x宽x高 重量
方榫 测试架
N.m Lb.ft 编号 mm mm kg mm kg
TEQ16 1/4“ 0.6-6 5.31-53.1* CZ16 100 71 1.9 400Nm 及以下
TEQ18 1/4“ 0.8-8 7.08-70.8* CZ18 100 71 1.9
TEQ110 1/4“ 1.0-10 8.85-88.5* CZ110 100 71 1.9
TEQ112 1/4“ 1.2-12 10.6-106.2* CZ112 102 72 2.1
TEQ225 3/8" 2.5-25 1.8-18 CZ225 102 72 2.3 TS1350
TEQ240 3/8" 4.0-40 3.0-30 CZ240 102 72 2.33 202x135x45 1.7
TEQ275 3/8" 7.5-75 5.5-55 CZ275 102 72 2.37
TEQ3150 1/2" 15-150 11-110 CZ3150 102 77 2.44
TEQ3250 1/2" 25-250 18.4-184 CZ3250 102 77 2.44
TEQ3400 1/2" 40-400 29.5-295 CZ3400 102 77 2.44 TS11100
TEQ4650 3/4" 65-650 48-480 CZ4650 120 116 2.54
TEQ41250 3/4" 125-1250 92.2-922 CZ41250 120 128 2.73 TS12000
* 单位为Lb.in 400Nm 以上

TEQ 扭矩测试仪可与 NovaTork TS 扭矩测试架，
TS-TEQ-CH 扭矩测试车搭配使用，
详见相应彩页，或咨询供应商。
TS TS-TEQ-CH

33
