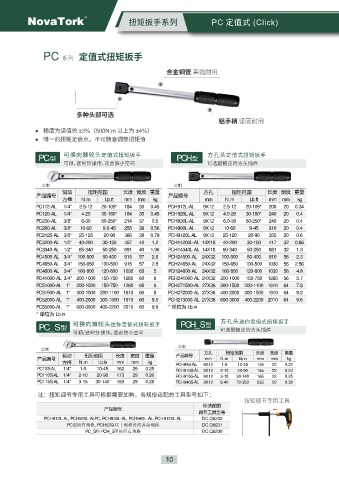

Page 15 - 诺特产品（中文版）NovaTork2025_F02

扭矩扳手系列 PC 定值式 (Click)

PC 系列 定值式扭矩扳手

合金钢管 高强耐用

多种头部可选
铝手柄 坚固耐用
● 精度为读值的 ±3%（500N.m 以上为 ±4%）
● 唯一的扭矩定值点，不可随意调整扭矩值

PC 型 可换向棘轮头定值式扭矩扳手 PCH 型 方孔头定值式扭矩扳手
可顺、逆时针操作，适合狭小空间 可选配相应的方头插件

公制 公制
驱动 扭矩范围 长度 宽度 重量 方孔 扭矩范围 长度 宽度 重量
产品编号 产品编号
方榫 N.m Lb.ft mm mm kg mm N.m Lb.ft mm mm kg
PC112-AL 1/4" 2.5-12 20-105* 184 30 0.45 PCH912L-AL 9X12 2.5-12 20-105* 200 20 0.34
PC120-AL 1/4" 4-20 30-180* 184 30 0.45 PCH920L-AL 9X12 4.0-20 30-180* 240 20 0.4
PC230-AL 3/8" 6-30 50-250* 214 37 0.5 PCH930L-AL 9X12 6.0-30 50-250* 240 20 0.4
PC260-AL 3/8" 10-60 9.0-45 255 38 0.56 PCH960L-AL 9X12 10-60 9-45 310 20 0.4
PC2125-AL 3/8" 25-125 20-90 366 38 0.79 PCH9120L-AL 9X12 25-120 20-90 355 20 0.6
PC3200-AL 1/2" 40-200 30-150 457 40 1.2 PCH14200L-AL 14X18 40-200 30-150 417 32 0.86
PC3340-AL 1/2" 65-340 50-250 691 40 1.96 PCH14340L-AL 14X18 60-340 50-250 681 32 1.3
PC4500-AL 3/4" 100-500 80-400 915 57 2.8 PCH24500-AL 24X32 100-500 80-400 910 56 2.3
PC4650-AL 3/4" 150-650 100-500 915 57 2.8 PCH24650-AL 24X32 150-650 100-500 1030 56 2.56
PC4800-AL 3/4" 160-800 120-600 1030 60 5 PCH24800-AL 24X32 160-800 120-600 1030 56 4.8
PC41000-AL 3/4" 200-1000 150-750 1260 60 6 PCH241000-AL 24X32 200-1000 150-750 1260 56 5.7
PC51000-AL 1" 200-1000 150-750 1260 60 6 PCH271500-AL 27X36 300-1500 200-1100 1610 64 7.8
PC51500-AL 1" 300-1500 200-1100 1610 60 8 PCH272000-AL 27X36 400-2000 300-1500 1910 64 9.2
PC52000-AL 1" 400-2000 300-1500 1910 60 9.5 PCH273000-AL 27X36 600-3000 400-2200 2010 64 9.6
PC53000-AL 1" 600-3000 400-2200 2010 60 9.9 * 单位为 Lb.in
* 单位为 Lb.in

PC_S 型 可换向棘轮头迷你定值式扭矩扳手 PCH_S 型 方孔头迷你定值式扭矩扳手
可顺/逆时针操作，适合狭小空间 可选配相应的方头插件

公制
公制
驱动 扭矩范围 长度 宽度 重量 产品编号 方孔 扭矩范围 长度 宽度 重量
产品编号 mm N.m Lb.in mm mm kg
方榫 N.m Lb.in mm mm kg PCH95S-AL 9X12 1-5 10-45 145 22 0.22
PC15S-AL 1/4" 1-5 10-45 162 29 0.25 PCH910S-AL 9X12 2-10 20-90 155 22 0.23
PC110S-AL 1/4" 2-10 20-90 173 29 0.26 PCH915S-AL 9X12 3-15 30-140 165 22 0.25
PC115S-AL 1/4" 3-15 30-140 183 29 0.28 PCH940S-AL 9X12 8-40 70-350 233 22 0.38

注：扭矩调节专用工具可根据需要加购，各规格适配的工具型号如下：
扭矩调节专用工具
所适配的
产品编号
调节工具型号
PCH912L-AL, PCH920L-ALPC, PCH930L-AL, PCH960L-AL, PCH9120L-AL DC.Q6232
PC型所有规格 , PCH型除以上规格外的其余规格 DC.Q6231
PC_S和 PCH_S型的所有规格 DC.Q6230

10
