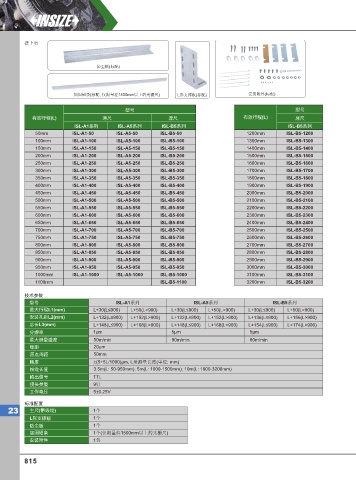

接上页

防尘板(标配)

加固铝条(标配, 仅限量程1500mm以上的光栅尺) L形支撑板(标配) 安装附件(标配)

型号 型号
有效行程(L) 薄尺 厚尺 有效行程(L) 厚尺
ISL-A1系列 ISL-A5系列 ISL-B5系列 ISL-B5系列
50mm ISL-A1-50 ISL-A5-50 ISL-B5-50 1200mm ISL-B5-1200
100mm ISL-A1-100 ISL-A5-100 ISL-B5-100 1300mm ISL-B5-1300
150mm ISL-A1-150 ISL-A5-150 ISL-B5-150 1400mm ISL-B5-1400
200mm ISL-A1-200 ISL-A5-200 ISL-B5-200 1500mm ISL-B5-1500
250mm ISL-A1-250 ISL-A5-250 ISL-B5-250 1600mm ISL-B5-1600
300mm ISL-A1-300 ISL-A5-300 ISL-B5-300 1700mm ISL-B5-1700
350mm ISL-A1-350 ISL-A5-350 ISL-B5-350 1800mm ISL-B5-1800
400mm ISL-A1-400 ISL-A5-400 ISL-B5-400 1900mm ISL-B5-1900
450mm ISL-A1-450 ISL-A5-450 ISL-B5-450 2000mm ISL-B5-2000
500mm ISL-A1-500 ISL-A5-500 ISL-B5-500 2100mm ISL-B5-2100
550mm ISL-A1-550 ISL-A5-550 ISL-B5-550 2200mm ISL-B5-2200
600mm ISL-A1-600 ISL-A5-600 ISL-B5-600 2300mm ISL-B5-2300
650mm ISL-A1-650 ISL-A5-650 ISL-B5-650 2400mm ISL-B5-2400
700mm ISL-A1-700 ISL-A5-700 ISL-B5-700 2500mm ISL-B5-2500
750mm ISL-A1-750 ISL-A5-750 ISL-B5-750 2600mm ISL-B5-2600
800mm ISL-A1-800 ISL-A5-800 ISL-B5-800 2700mm ISL-B5-2700
850mm ISL-A1-850 ISL-A5-850 ISL-B5-850 2800mm ISL-B5-2800
900mm ISL-A1-900 ISL-A5-900 ISL-B5-900 2900mm ISL-B5-2900
950mm ISL-A1-950 ISL-A5-950 ISL-B5-950 3000mm ISL-B5-3000
1000mm ISL-A1-1000 ISL-A5-1000 ISL-B5-1000 3100mm ISL-B5-3100
1100mm ISL-B5-1100 3200mm ISL-B5-3200

技术参数
型号 ISL-A1系列 ISL-A5系列 ISL-B5系列
最大行程L1(mm) L+30(L≤900) L+50(L>900) L+30(L≤900) L+50(L>900) L+30(L≤900) L+50(L>900)
安装孔距L2(mm) L+132(L≤900) L+152(L>900) L+132(L≤900) L+152(L>900) L+136(L≤900) L+156(L>900)
总长L3(mm) L+148(L≤900) L+168(L>900) L+148(L≤900) L+168(L>900) L+154(L≤900) L+174(L>900)
分辨率 1µm 5µm 5µm
最大测量速度 50m/min 90m/min 60m/min
栅距 20µm
原点间距 50mm
精度 ±(5+5L/1000)µm, L是测量长度(单位: mm)
线缆长度 3.5m(L: 50-950mm), 5m(L: 1000-1500mm), 10m(L: 1600-3200mm)
输出信号 TTL
接头类型 9针
工作电压 5±0.25V
标准配置
23 主尺(带线缆) 1个
L形支撑板 1个
防尘板 1个
加固铝条 1个(仅限量程1500mm以上的光栅尺)
安装附件 1包
