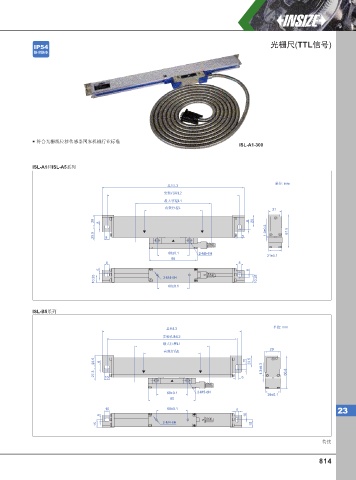

光栅尺(TTL信号)
IP54
防尘防⽔

符合光栅线位移传感器国家机械行业标准
ISL-A1-300

ISL-A1和ISL-A5系列

单位: mm
总长L3
安装孔距L2
最大行程L1
有效行程L
21
20 5 8 20
1.3±0.3 61.5
25.5 8 5

60±0.1 2-M5-6H
21±0.1
90
8 5
5 8
10.25 2-M4-6H 10.25
60±0.1

ISL-B5系列

总长L3 单位: mm
安装孔距L2
最大行程L1
29
有效行程L
23.5 6 10 23.5

27.3 10 6 1.3±0.3 66.8

60±0.1 2-M5-6H
29±0.1
90
10 60±0.1 6 23
6 10
15 2-M4-6H 15

待续
