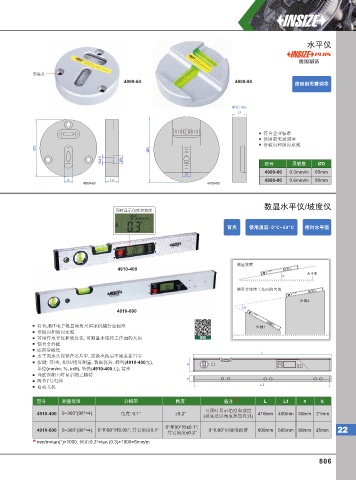

Page 815 - 英示测量INSIZE2025-v.66

水平仪

德国制造

安装孔
4909-60 4909-80
使⽤前⽆需调零

单位: mm
17

符合企业标准
使用前无需调零
带横向和纵向水泡
ØD ØD
Ø4.5 Ø8 型号 灵敏度 ØD

4909-60 0.3mm/m 60mm
10
9 14 4909-80 0.6mm/m 80mm
4909-60 4909-80

数显水平仪/坡度仪
同时显示角度和坡度

背光 使⽤温度: 0°C~50°C 绝对⽔平⾯

测量坡度
4910-400 α
水平面
α

测量非连续工作面的夹角 α
步骤2
α
4910-600

符合JB/T电子数显倾角尺国家机械行业标准 步骤1
带横向和纵向水泡
可用作水平仪和坡度仪, 可测量非连续工作面的夹角 视频
铝合金外框
底面带磁性
L
水平面永久保存在芯片中, 更换电池后不需重新置零
按键: 开/关, 相对/绝对测量, 数据保持, 蜂鸣(4910-400无),
a
单位(mm/m, %, in/ft), 转换(4910-400无), 背光
当底面朝上时显示随之翻转
两节7号电池 b
自动关机 L1

型号 测量范围 分辨率 精度 备注 * L L1 a b
可同时显示角度和坡度
4910-400 0~360°(90°×4) 角度: 0.1° ±0.2° 416mm 400mm 50mm 21mm
(坡度是以角度换算得到)
0°和90°时±0.1°;
4910-600 0~360°(90°×4) 0°和90°时0.05°; 其它角度0.1° 0°和90°时蜂鸣报警 600mm 585mm 60mm 25mm 22
其它角度±0.2°
* mm/m=tan(°)×1000, 例如:0.3°=tan (0.3)×1000=5mm/m
