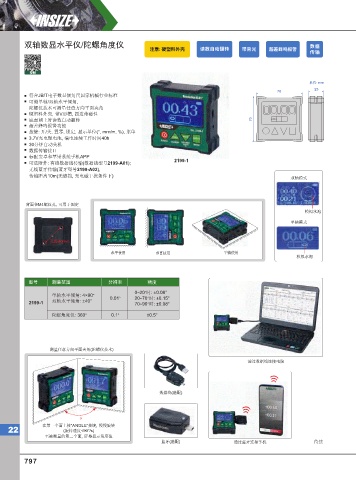

双轴数显水平仪/陀螺角度仪 数据
注意: 硬塑料外壳 读数⾃动翻转 带背光 超差蜂鸣报警
传输

视频

单位: mm
23
70
符合JB/T电子数显倾角尺国家机械行业标准
可测单轴/双轴水平倾角,
陀螺仪技术可测量任意方向平面夹角
硬塑料外壳, 带V形槽, 四边带磁性
底面朝上时读数自动翻转 70
超差蜂鸣报警功能
按键: 开/关, 置零, 锁定, 显示单位(°, mm/m, %), 菜单
3.7V充电锂电池, 满电连续工作时间40h
30分钟自动关机
数据传输接口
标配安卓和苹果系统手机APP
2199-1
可选附件: 有线数据线传输(数据线型号2199-A01);
无线蓝牙传输(蓝牙型号2199-A02),
传输距离10m(无遮挡, 无电磁干扰条件下) 双轴模式

背面带M4螺纹孔, 可用于固定
模拟水泡
单轴模式

孔距40mm
水平使用 垂直使用 平躺使用
模拟水泡

型号 测量范围 分辨率 精度
0~20°时: ±0.08°
单轴水平倾角: 4×90°
0.01° 20~70°时: ±0.15°
2199-1 双轴水平倾角: ±40° 70~90°时: ±0.08°
陀螺角度仪: 360° 0.1° ±0.5°

测量任意方向平面夹角(陀螺仪技术)
通过数据线连接电脑

数据线(选配)

α
在第一个面上按“ANGLE”按键, 慢慢旋转
22 (旋转速度<90°/s)
至被测量的第二个面, 屏幕显示角度值
蓝牙(选配) 通过蓝牙连接手机 待续
