接上页

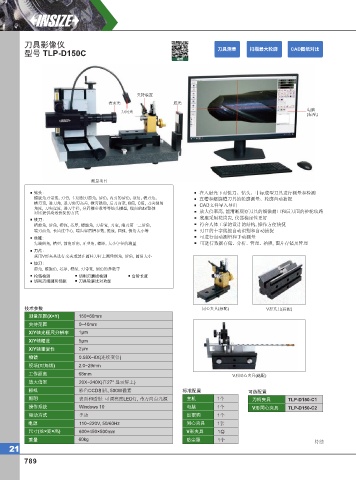

刀具影像仪
型号 TLP-D150C ⼑具测量 扫描最⼤轮廓 CAD图纸对⽐
视频
夹持装置
表面光 底光
万向光 电脑
(标配)
测量项目
钻头: 在入射光下对铣刀、钻头、非标成型刀具进行测量和检测
螺旋角刃带宽, 刃背, 主切削刃前角, 后角, 内刃的后角, 顶角, 横刃角, 直槽和螺旋槽刀具的轮廓测量、轮廓自动捕捉
横刃宽, 进刀角, 退刀角刃高差, 横刃跳动, 后刀面宽, B值, C值, 刀尖倒角 CAD文件导入导出
角度, 刀尖宽度, 进刀半径, 分屑槽参数等等钻头槽型, 端面的dxf整体
对比提供高效快捷的方式 放大倍率高, 能清晰观察刀具的细微崩口和后刀面的砂轮纹路
底座采用花岗岩, 仪器稳定性更好
铣刀:
槽前角, 后角, 槽深, 芯厚, 螺旋角, 刃带宽, 刃宽, 端刃第一二后角, 符合人体工学的设计的结构, 操作方便快捷
端刃前角, 长齿过中心, 端齿容屑槽参数, 锥度, 圆弧, 倒角大小等 刃口的十字线能自动识别和自动捕捉
丝锥: 可进行自动测量和手动测量
先端倒角, 槽型, 前角后角, 牙型角, 螺距, 大小中径的测量 可进行数据存储、分析、管理、拍照, 图片存储及管理
刀片:
采用V形夹具进行交夹或装在圆柱刀杆上测量倒角, 后角, 圆角大小
铰刀:
前角, 螺旋角, 芯厚, 槽深, 刃带宽, 倒角的参数等
枪钻检测 切削刃磨损检测 台阶长度
切削刃端跳和径跳 刀具轮廓比对功能
技术参数 同心夹具(标配) V形夹具(标配)
测量范围(X×Y) 150×60mm
夹持范围 0~40mm
X/Y轴光栅尺分辨率 1μm
X/Y轴精度 5μm
X/Y轴重复性 2μm
物镜 0.58X~8X(连续变倍)
视场(对角线) 2.0~29mm
工作距离 68mm
V形同心夹具(选配)
放大倍率 20X~240X(在27'' 显示屏上)
相机 彩色CCD相机, 500W像素 标准配置 可选配置
照明 表面和透射: 可调亮度LED灯, 带万向点光源 主机 1个 刀柄夹具 TLP-D150-C1
操作系统 Windows 10 电脑 1个 V形同心夹具 TLP-D150-C2
驱动方式 手动 加密狗 1个
电源 110~220V, 50/60Hz 同心夹具 1套
尺寸(长×宽×高) 600×450×500mm V形夹具 1套
重量 60kg 防尘罩 1个 待续
