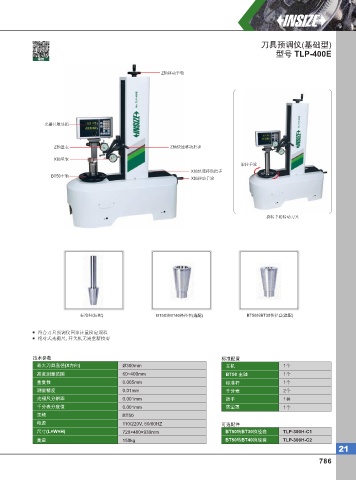

刀具预调仪(基础型)
型号 TLP-400E
视频

Z轴移动手轮

光栅尺数显箱

Z轴量表 Z轴快速移动把手

X轴量表
旋转手轮
X轴快速移动把手
BT50主轴
X轴移动手轮

旋转手轮转动刀具

标准杆(标配) BT50转BT40换径套(选配) BT50转BT30换径套(选配)

符合刀具预调仪国家计量检定规程
绝对式光栅尺, 开关机无需重新校零

技术参数 标准配置
最大刀具直径(X方向) Ø300mm 主机 1个
高度测量范围 60~400mm BT50 主轴 1个
重复性 0.005mm 标准杆 1个
测量精度 0.01mm 千分表 2个
光栅尺分辨率 0.001mm 扳手 1套
千分表分度值 0.001mm 防尘罩 1个
主轴 BT50
电源 110/220V, 50/60HZ 可选配件
尺寸(L×W×H) 720×480×930mm BT50转BT30换径套 TLP-300H-C1
重量 150kg BT50转BT40换径套 TLP-300H-C2
