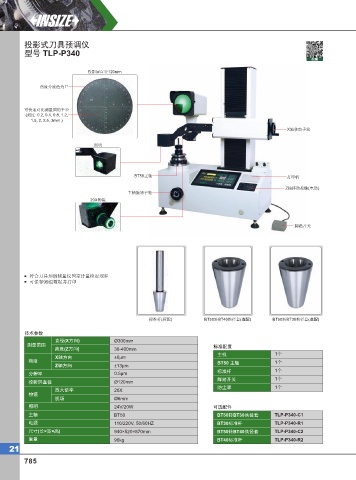

投影式刀具预调仪
型号 TLP-P340
视频

投影屏直径120mm

角度分度值为1°

可快速对比测量圆的半径
(刻度: 0.2, 0.4, 0.8, 1.2,
1.5, 2, 2.5, 3mm )
X轴移动手轮

照明

BT50主轴 打印机

Z轴移动按键(电动)
主轴旋转手轮
20X物镜

脚踏开关

符合刀具预调测量仪国家计量检定规程
可保存99组数据并打印

标准杆(标配) BT50转BT40换径套(选配) BT50转BT30换径套(选配)

技术参数
直径(X方向) Ø300mm
测量范围 标准配置
高度(Z方向) 30-400mm
主机 1个
X轴方向 ±6µm
精度 BT50 主轴 1个
Z轴方向 ±13µm
标准杆 1个
分辨率 0.5µm
脚踏开关 1个
投影屏直径 Ø120mm
防尘罩 1个
放大倍率 20X
物镜
视场 Ø6mm
照明 24V/20W 可选配件
主轴 BT 50 BT50转BT30换径套 TLP-P340-C1
电源 110/220V, 50/60HZ BT30标准杆 TLP-P340-R1
尺寸(长×宽×高) 940×520×870mm BT50转BT40换径套 TLP-P340-C2
重量 90kg BT40标准杆 TLP-P340-R2
