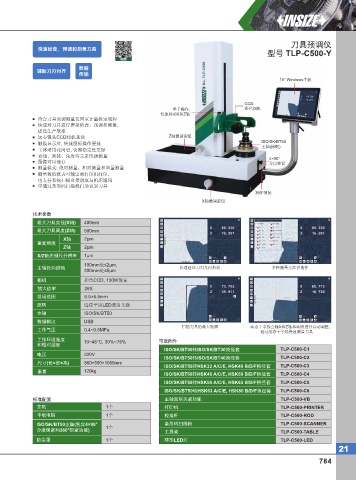

刀具预调仪
快速检查、预调和测量⼑具
型号 TLP-C500-Y
视频
数据
辅助⼑刃对⻬
传输
15" Windows平板

CCD
单手操作, 彩色相机
快速移动X和Z轴
符合刀具预调测量仪国家计量检定规程
快速对刀具进行磨损检查、预调和测量,
提高生产效率
远心镜头CCD相机系统 Z轴微调旋钮
触摸显示屏, 快捷图标操作便捷 ISO/SK/BT50
主轴(标配)
主体采用花岗岩, 仪器稳定性更好
直线、圆弧、角度等元素快捷测量 4×90°
图像可以储存 分度锁紧
测量模式: 绝对测量、相对测量和增量测量
测量数值报表可输出到打印机打印,
也支持系统扫描直接调取与机床通讯
可通过条形码扫描枪自动识别刀具
360°锁紧
X轴微调旋钮

技术参数
最大刀具直径(X轴) 400mm
最大刀具高度(Z轴) 500mm
X轴 2µm
重复精度
Z轴 2µm
X/Z轴光栅尺分辨率 1µm
100mm处≤2µm,
主轴径向跳动 快速检查刀刃几何形状 多种测量方法供选择
300mm处≤5µm
相机 彩色CCD, 130W像素
放大倍率 26X
视场范围 6.5×6.5mm
照明 远焦平场LED透射光源
主轴 ISO/SK/BT50
数据输出 USB
扫描刀具的最大轮廓 动态十字线会随X和Z轴移动而进行自动调整,
工作气压 0.4~0.6MPa 通过动态十字线快速测量刀具
工作环境温度 10~45°C, 30%~75% 可选附件
和相对湿度
ISO/SK/BT50转ISO/SK/BT30换径套 TLP-C500-C1
电压 220V
ISO/SK/BT50转ISO/SK/BT40换径套 TLP-C500-C2
尺寸(长×宽×高) 860×590×1060mm
ISO/SK/BT50转HSK32 A/C/E, HSK40 B/D/F换径套 TLP-C500-C3
重量 120kg
ISO/SK/BT50转HSK40 A/C/E, HSK50 B/D/F换径套 TLP-C500-C4

ISO/SK/BT50转HSK50 A/C/E, HSK63 B/D/F换径套 TLP-C500-C5

ISO/SK/BT50转HSK63 A/C/E, HSK80 B/D/F换径套 TLP-C500-C6
标准配置 主轴真空夹紧功能 TLP-C500-VB
主机 1个 打印机 TLP-C500-PRINTER
平板电脑 1个 校准杆 TLP-C500-ROD
ISO/SK/BT50主轴(包含4×90° 1个 条形码扫描枪 TLP-C500-SCANNER
分度锁紧和360°锁紧功能) 工具桌 TLP-C500-TABLE
防尘罩 1个 环形LED灯 TLP-C500-LED
