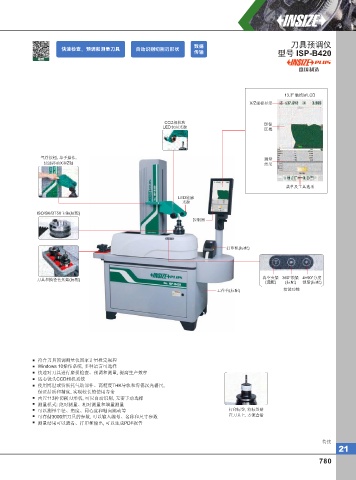

数据 刀具预调仪
快速检查、预调和测量⼑具 ⾃动识别切削刃形状
传输 型号 ISP-B420
视频
德国制造

13.3" 触摸屏LCD
X/Z坐标显示

CCD相机和 影像
LED表面光源 区域

气浮按钮, 单手操作, 测量
快速移动X和Z轴 结果

菜单及工具选项
LED轮廓
光源

ISO/SK/BT50主轴(标配)
控制器

打印机(标配)

真空夹紧 360°锁紧 4×90°分度
刀具和换径套托架(标配)
(选配) (标配) 锁紧(标配)
工作台(标配) 按键功能

符合刀具预调测量仪国家计量检定规程
Windows 10操作系统, 多种语言可选择
快速对刀具进行磨损检查、预调和测量, 提高生产效率
远心镜头CCD相机系统
使用博世或费斯托气动部件、高精度THK导轨和海德汉光栅尺,
保证品质和精度, 实现较长的使用寿命
内置113种切削刃形状, 可以自动识别, 无需手动选择
测量模式: 绝对测量、相对测量和增量测量
可以测量半径、角度、同心度和轴向跳动等 打印标签, 将标签贴
可存储3000把刀具的参数, 可以输入编号、名称和尺寸参数 在刀具上, 方便查看
测量结果可以查看、打印和输出, 可以生成PDF报告

待续
