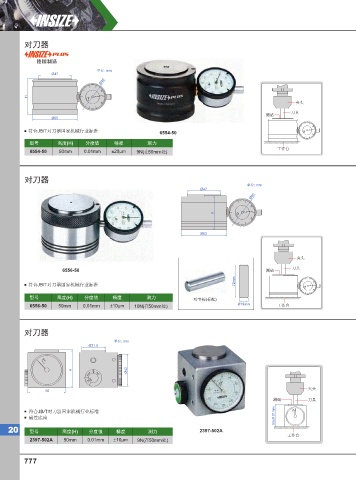

对刀器

德国制造
单位: mm
Ø47
Ø40

H
夹头
刀具
测砧
Ø65
符合JB/T对刀器国家机械行业标准 6554-50
型号 高度(Η) 分度值 精度 测力
工作台
6554-50 50mm 0.01mm ±20μm 9N(在 50mm处)

对刀器
单位: mm
Ø47
Ø40

H

Ø63

夹头
刀具
6556-50 测砧
72mm
符合JB/T对刀器国家机械行业标准
型号 高度(Η) 分度值 精度 测力
对零棒(标配)
6556-50 50mm 0.01mm ±10μm 10N(在 50mm处) Ø19mm 工作台

对刀器

单位: mm
Ø31.5

H Ø42
50mm SET
USE
夹头
50
测砧 刀具
50±0.01mm
符合JB/T对刀器国家机械行业标准
磁性底座

20 型号 高度(Η) 分度值 精度 测力 2397-502A
工作台
2397-502A 50mm 0.01mm ±10μm 9N(在 50mm处)

777
