P. 784

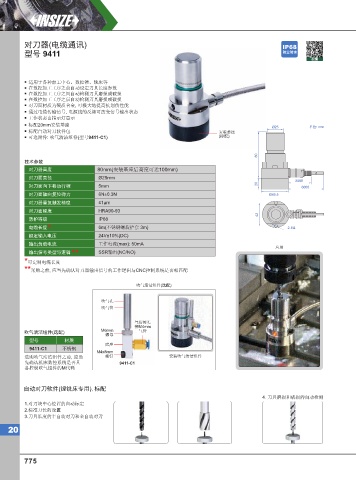

对刀器(电缆通讯) IP6 8
型号 9411 防尘防⽔
视频
适用于各种加工中心、数控镗、铣床等
在数控加工工序之前自动设定刀具长度参数
在数控加工工序之间自动检测刀具磨损或破损
在数控加工工序之后自动检测刀具磨损或破损
对刀面材质为硬质合金, 可极大地提高抗划伤性能
通过电缆传输信号, 电源线的反接可改变信号输出状态
工作状态由指示灯显示
标配20mm安装基座
Ø25 单位: mm
标配自动对刀软件包 安装基座
可选附件: 吹气清洁组件(型号9411-C1) (标配)
80
技术参数
对刀器高度 80mm(安装基座后高度可达100mm)
对刀面直径 Ø25mm
3000
对刀面向下移动行程 5mm 20 6000
对刀面轴向复位弹力 6N±0.3N Ø48.5
对刀器重复触发精度 ≤1μm
对刀面硬度 HRA90-93
42
防护等级 IP68
电缆长度 * 6m(不锈钢螺旋护套 3m) 2-M4
额定输入电压 24V±10%(DC)
输出负载电流 工作电流(max 50mA
):
应用
输出信号类型与逻辑 ** SSR输出(NC/NO)
*可定制电缆长度
**采购之前, 应当先确认对刀器输出信号的工作逻辑与CNC控制系统是否相匹配
吹气清洁组件(选配)
吹气孔
吹气管
气管接头
接M4mm
M6mm 气管
吹气清洁组件(选配)
螺母
型号 材质
底座
9411-C1 不锈钢
M4x8mm
选购吹气清洁组件之前, 应当 螺钉 安装吹气清洁组件
先确认机床数控系统是否具 9411-C1
备控制吹气组件的M代码
自动对刀软件(镗铣床专用),标配
4. 刀具磨损和破损的自动检测
1.对刀块中心位置的自动标定
2.标准刀长的设置
3.刀具长度的半自动对刀和全自动对刀
20
