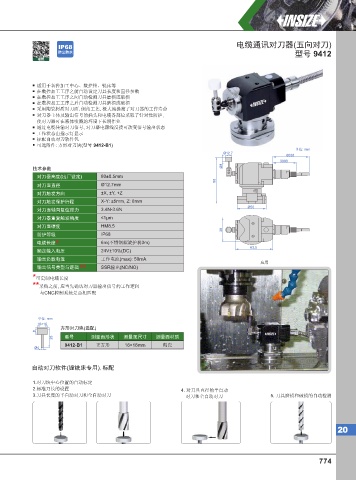

P. 783
电缆通讯对刀器(五向对刀)
IP6 8
防尘防⽔ 型号 9412
视频
适用于各种加工中心、数控镗、铣床等
在数控加工工序之前自动设定刀具长度和直径参数
在数控加工工序之间自动检测刀具磨损或破损
在数控加工工序之后自动检测刀具磨损或破损
采用陶瓷材质对刀面,倒角工艺, 极大地提高了对刀器的工作寿命
对刀器主体及输出信号的插头和电缆各部位采取了针对性防护,
使对刀器可在液体喷溅的环境下长期作业
通过电缆传输对刀信号, 对刀器电源线反接可改变信号输出状态
工作状态由指示灯显示
标配自动对刀软件包
可选附件: 方形对刀块(型号 9412-B1)
单位: mm
Ø12.7
6000
3000
Ø8
技术参数
对刀器高度(出厂设定) 80±0.5mm
80
对刀面直径 Ø12.7mm
对刀触发方向 ±X, ±Y, +Z
对刀触发保护行程 X-Y: ±5mm, Z: 8mm
Ø50
对刀面轴向复位弹力 3.4N-3.6N
对刀器重复触发精度 ≤1μm
对刀面硬度 HM8.5
39
防护等级 IP68
电缆长度 * 6m(不锈钢螺旋护套3m)
63.5
额定输入电压 24V±10%(DC)
输出负载电流 工作电流(max ): 50mA
应用
输出信号类型与逻辑 ** SSR输出(NC/NO)
*可定制电缆长度
**采购之前, 应当先确认对刀器输出信号的工作逻辑
与CNC控制系统是否相匹配
单位: mm
16×16
方形对刀块(选配)
8
23 型号 测量面形状 测量面尺寸 测量面材质
9412-B1 正方形 16×16mm 陶瓷
Ø4
自动对刀软件(镗铣床专用),标配
1.对刀块中心位置的自动标定
2.标准刀长的设置 4. 对刀具直径的半自动
3.刀具长度的半自动对刀和全自动对刀 对刀和全自动对刀 5. 刀具磨损和破损的自动检测
20
