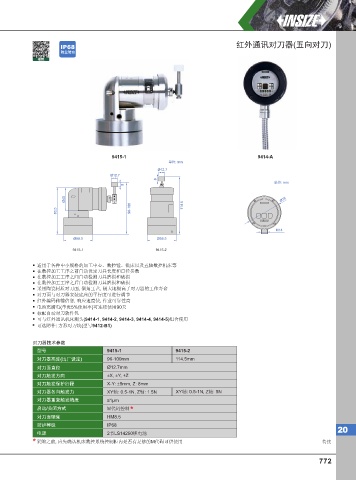

红外通讯对刀器(五向对刀)
IP6 8
防尘防⽔
视频

9415-1 9414-A
单位: mm
Ø12.7
Ø12.7
8
单位: mm
8
Ø40 Ø75

83.5 96-100 114.5

M14
Ø58.5 Ø58.5
9415-1 9415-2

适用于各种中小规格的加工中心、数控镗、铣床以及五轴数控机床等
在数控加工工序之前自动设定刀具长度和直径参数
在数控加工工序之间自动检测刀具磨损和破损
在数控加工工序之后自动检测刀具磨损和破损
采用陶瓷材质对刀面, 倒角工艺, 极大地提高了对刀器的工作寿命
对刀面与对刀器安装底座的平行度可进行调节
红外编码传输信息, 响应速度快, 作业可靠性高
电池充满电(单班5%使用率)可连续使用90天
标配自动对刀软件包
可与红外通讯机床测头(9414-1, 9414-2, 9414-3, 9414-4, 9414-5)组合使用
可选附件: 方形对刀块(型号9412-B1)

对刀器技术参数
型号 9415-1 9415-2
对刀器高度(出厂设定) 96-100mm 114.5mm
对刀面直径 Ø12.7mm
对刀触发方向 ±X, ±Y, +Z
对刀触发保护行程 X-Y: ±5mm, Z: 8mm
对刀器各向触发力 XY轴: 0.5-1N, Z轴: 1.5N XY轴: 0.5-1N, Z轴: 5N
对刀器重复触发精度 ≤1μm
启动/关闭方式 M代码控制 *
对刀面硬度 HM8.5
防护等级 IP68
20
电源 2节LS14250锂电池
* 采购之前, 应先确认机床数控系统控制柜内是否有足够的M代码可供使用 待续
